2020 Jeep Wrangler Engine Oil Pan & Engine Oil Level Indicator & Related Parts

Currently shopping for
2020 Jeep Wrangler
Change Vehicle
5 diagrams found for the vehicle you selected.Select your vehicle options to narrow down results.

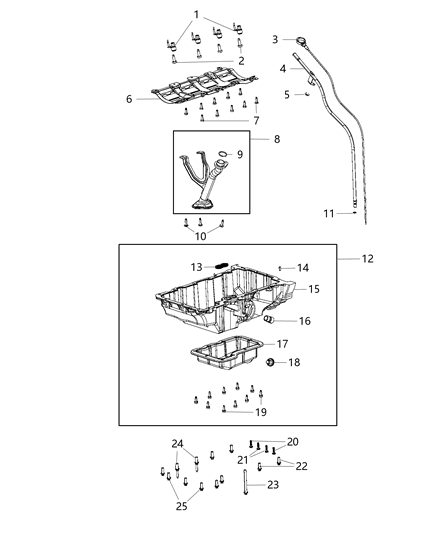

  • 1.Engine Engine Oil Pan, Engine Oil Level Indicator and Related Parts 2.0L I4 DOHC DIRECT INJECTED TURBO [EC1]
    2020 Jeep Wrangler Engine Oil Pan & Engine Oil Level Indicator & Related Parts Diagram 1 - Thumbnail

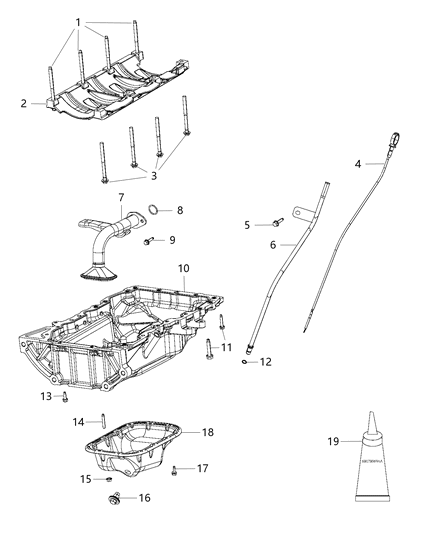

  • 2.Engine Engine Oil Pan, Engine Oil Level Indicator and Related Parts 2.0L I4 DOHC DIRECT INJECTED TURBO [EC3]
    2020 Jeep Wrangler Engine Oil Pan & Engine Oil Level Indicator & Related Parts Diagram 2 - Thumbnail
  • 3.Engine Engine Oil Pan, Engine Oil Level Indicator and Related Parts 3.0L V6 TURBO DIESEL ESS [EXJ]
    2020 Jeep Wrangler Engine Oil Pan & Engine Oil Level Indicator & Related Parts Diagram 3 - Thumbnail
  • 4.Engine Engine Oil Pan, Engine Oil Level Indicator and Related Parts 3.6L V6 24 VALVE VVT ETORQUE [ERG]
    2020 Jeep Wrangler Engine Oil Pan & Engine Oil Level Indicator & Related Parts Diagram 4 - Thumbnail
  • 5.Engine Engine Oil Pan, Engine Oil Level Indicator and Related Parts 3.6L V6 24 Valve VVT [ERC]
    2020 Jeep Wrangler Engine Oil Pan & Engine Oil Level Indicator & Related Parts Diagram 5 - Thumbnail
Sort by:
Ref No.
Ref No.
Part No. & Part Description
Price & Qty.
Part No. &
Part Description
  • 1
    6511874AA
    Bolt - Hexagon Flange Head
    BOLT Hex Flange Head M11X1.50X94.00 Inboard Main Bearing Cap To Cylinder Block
    • Require Quantity: 8
    • Package Quantity: 1
    MSRP: $6.70 Your Price: $4.52
    1
    Add To Cart
  • 2
    68027633AA
    Bolt
    • Require Quantity: 4
    • Package Quantity: 1
    MSRP: $7.20 Your Price: $4.79
    1
    Add To Cart
  • 2 Jeep 6509269AA Bolt - Pan Head
    6509269AA
    Bolt - Pan Head
    BOLT Pan Head M6X1.00X19.00 Piston Oil Cooler Jet To Cylinder Block
    • Require Quantity: 4
    • Package Quantity: 1
    MSRP: $3.80 Your Price: $2.51
    1
    Add To Cart
  • 3
    6509565AA
    Bolt - Hexagon Flange Head
    BOLT Hex Flange Head M8x1.25x97.00 Outboard Main Bearing Cap To Cylinder Block
    • Require Quantity: 8
    • Package Quantity: 1
    MSRP: $3.80 Your Price: $2.51
    1
    Add To Cart
  • 3 Jeep 68280701AB Dipstick
    68280701AB
    Dipstick
    INDICATOR Engine Oil Level
    MSRP: $13.95 Your Price: $10.68
    1
    Add To Cart
  • 3 Jeep 68504398AA Tube
    68504398AA
    Tube
    TUBE Engine Oil Indicator
    MSRP: $172.00 Your Price: $114.55
    1
    Add To Cart
  • 4
    68325245AA
    Dipstick
    INDICATOR Engine Oil Level
    MSRP: $18.35 Your Price: $12.48
    1
    Add To Cart
  • 4 Jeep 68504394AA Dipstick
    68504394AA
    Dipstick
    INDICATOR Engine Oil Level Includes Upper O Ring
    MSRP: $189.00 Your Price: $125.78
    1
    Add To Cart
  • 5
    6101736
    Bolt
    NUT AND WASHER Hex M6x1 Engine Oil Indicator Tube
    MSRP: $9.35 Your Price: $6.50
    1
    Add To Cart
  • 6
    68291413AA
    Tube
    TUBE Engine Oil Indicator
    MSRP: $22.10 Your Price: $14.93
    1
    Add To Cart
  • 7 Jeep 6509269AA Bolt - Pan Head
    6509269AA
    Bolt - Pan Head
    BOLT Pan Head M6X1.00X19.00 Windage Tray To Cylinder Block
    • Require Quantity: 8
    • Package Quantity: 1
    MSRP: $3.80 Your Price: $2.51
    1
    Add To Cart
  • 7 Jeep 68323867AA Oil Tube
    68323867AA
    Oil Tube
    TUBE Oil Pickup Includes O Ring
    MSRP: $52.05 Your Price: $35.23
    1
    Add To Cart
  • 8
    5184908AB
    Oil Seal
    O RING Oil Pick Up Tube
    MSRP: $10.80 Your Price: $7.42
    1
    Add To Cart
  • 9
    6105038AA
    Bolt
    BOLT Hex Flange Head M6X1.00X25.00
    MSRP: $8.80 Your Price: $6.09
    1
    Add To Cart
  • 10
    68313581AB
    Oil Pan
    PAN Engine Oil Upper
    MSRP: $217.00 Your Price: $146.16
    1
    Add To Cart
  • 10
    6512001AA
    Screw - Torx Flange Head
    SCREW Torx Flange Head M6X1X24.42 Oil Pickup Tube To Cylinder Block
    • Require Quantity: 3
    • Package Quantity: 1
    • Replaced By: 6512673AA
    MSRP: $4.00 Your Price: $2.68
    1
    Add To Cart
  • 11
    6509231AA
    Bolt
    BOLT AND CONED WASHER Hex Head M8X1.25X45.00 Upper Oil Pan To Cylinder Block
    • Require Quantity: 19
    • Package Quantity: 1
    MSRP: $3.45 Your Price: $2.32
    1
    Add To Cart
  • 11 Jeep 68504218AA Oil Pan
    68504218AA
    Oil Pan
    PAN Engine Oil Upper
    MSRP: $340.00 Your Price: $228.87
    1
    Add To Cart
  • 12
    68029481AA
    Bolt
    • Require Quantity: 13
    • Package Quantity: 1
    MSRP: $2.95 Your Price: $1.97
    1
    Add To Cart
  • 12 Jeep 68279934AC Pan - Oil
    68279934AC
    Pan - Oil
    PAN Oil Assembly
    • Replaced By: 5048692AA
    MSRP: $296.00 Your Price: $223.13
    1
    Add To Cart
  • 13
    6509210AA
    Bolt
    BOLT AND CONED WASHER Hex head M6X1.00X20.00 Upper Oil Pan To Rear Seal Retainer
    • Require Quantity: 2
    • Package Quantity: 1
    MSRP: $4.20 Your Price: $2.84
    1
    Add To Cart
  • 14
    68490005AA
    Bolt
    BOLT Hex Flange Head
    • Require Quantity: 3
    • Package Quantity: 1
    MSRP: $3.10 Your Price: $2.05
    1
    Add To Cart
  • 14
    6100902
    Dowel Pin
    DOWEL PIN Upper Oil Pan To Cylinder Block
    • Require Quantity: 2
    • Package Quantity: 1
    MSRP: $8.75 Your Price: $5.97
    1
    Add To Cart
  • 14
    6509507AA
    Stud - Double Ended
    STUD Double Ended M6x1.0x38 Lower Oil Pan To Upper Oil Pan
    • Require Quantity: 2
    • Package Quantity: 1
    MSRP: $3.40 Your Price: $2.26
    1
    Add To Cart
  • 15 Jeep 68029486AA Oil Pan Bolt
    68029486AA
    Oil Pan Bolt
    BOLT
    • Require Quantity: 4
    • Package Quantity: 1
    MSRP: $3.70 Your Price: $2.49
    1
    Add To Cart
  • 15
    6506539AA
    Nut
    NUT Hex Flange M6X1.0 Lower Oil Pan To Upper Oil Pan
    • Require Quantity: 2
    • Package Quantity: 1
    MSRP: $4.90 Your Price: $3.36
    1
    Add To Cart
  • 17 Jeep 68027631AA Bolt
    68027631AA
    Bolt
    • Require Quantity: 15
    • Package Quantity: 1
    • Replaced By: 68585066AA
    MSRP: $2.55 Your Price: $1.71
    1
    Add To Cart
  • 17
    6509210AA
    Bolt
    BOLT AND CONED WASHER Hex head M6X1.00X20.00 Lower Oil Pan To Upper Oil Pan
    • Require Quantity: 10
    • Package Quantity: 1
    MSRP: $4.20 Your Price: $2.84
    1
    Add To Cart
  • 18
    68490046AA
    Bracket
    BRACKET Electrical Connector
    MSRP: $57.85 Your Price: $39.27
    1
    Add To Cart
  • 18
    68313584AB
    Pan - Engine Oil
    PAN Engine Oil Lower Includes Drain Plug
    • Replaced By: 68313584AD
    MSRP: $70.95 Your Price: $48.28
    1
    Add To Cart
  • 19
    6509210AA
    Bolt
    BOLT AND CONED WASHER Hex head M6X1.00X20.00 Lower Oil Pan To Upper Oil Pan
    • Require Quantity: 10
    • Package Quantity: 1
    MSRP: $4.20 Your Price: $2.84
    1
    Add To Cart
  • 20 Jeep 6510697AA Oil Pan Bolt
    6510697AA
    Oil Pan Bolt
    BOLT 6 Lobe Recessed Head M6X1.00X22.00 Upper Oil Pan To Cylinder Block
    • Require Quantity: 2
    • Package Quantity: 1
    MSRP: $2.10 Your Price: $1.39
    1
    Add To Cart
  • 21 Jeep 6510697AA Oil Pan Bolt
    6510697AA
    Oil Pan Bolt
    BOLT 6 Lobe Recessed Head M6X1.00X22.00 Upper Oil Pan To Rear Oil Seal Retainer
    • Require Quantity: 2
    • Package Quantity: 1
    MSRP: $2.10 Your Price: $1.39
    1
    Add To Cart
  • 22 Jeep 68148194AA Bolt
    68148194AA
    Bolt
    • Require Quantity: 5
    • Package Quantity: 1
    MSRP: $9.95 Your Price: $6.73
    1
    Add To Cart
  • 22
    6104088AA
    Screw - Torx
    SCREW Torx Upper Oil Pan To Cylinder Block
    • Require Quantity: 7
    • Package Quantity: 1
    MSRP: $2.00 Your Price: $1.31
    1
    Add To Cart
  • 23
    5073723AB
    Bolt
    BOLT Hex Flange Head M8x1.25x20.00 Upper Oil Pan Gallery Plug To Cylinder Block
    MSRP: $10.95 Your Price: $7.41
    1
    Add To Cart
  • 24
    6512472AA
    Stud - Double Ended
    STUD Double Ended M8X1.25X25.00XM6X1.00X24.00 Upper Oil Pan To Cylinder Block
    • Require Quantity: 2
    • Package Quantity: 1
    MSRP: $5.40 Your Price: $3.59
    1
    Add To Cart
  • 25
    6104088AA
    Screw - Torx
    SCREW Torx Upper Oil Pan To Front Timing Case Cover
    • Require Quantity: 3
    • Package Quantity: 1
    MSRP: $2.00 Your Price: $1.31
    1
    Add To Cart
